Et kolossalt byggeri der rækker højere end Kheopspyramiden
Vindmøller og solparker skyder op overalt, men det skaber stigende pres på elnettet. Strømmen produceres ofte på de forkerte tidspunkter eller i alt for store mængder ad gangen. I den kinesiske kystprovins Jiangsu afprøver et bemærkelsesværdigt bygningsværk en helt anden tilgang — ikke kemiske batterier, men et mekanisk system der udelukkende bygger på masse, højde og tyngdekraft.

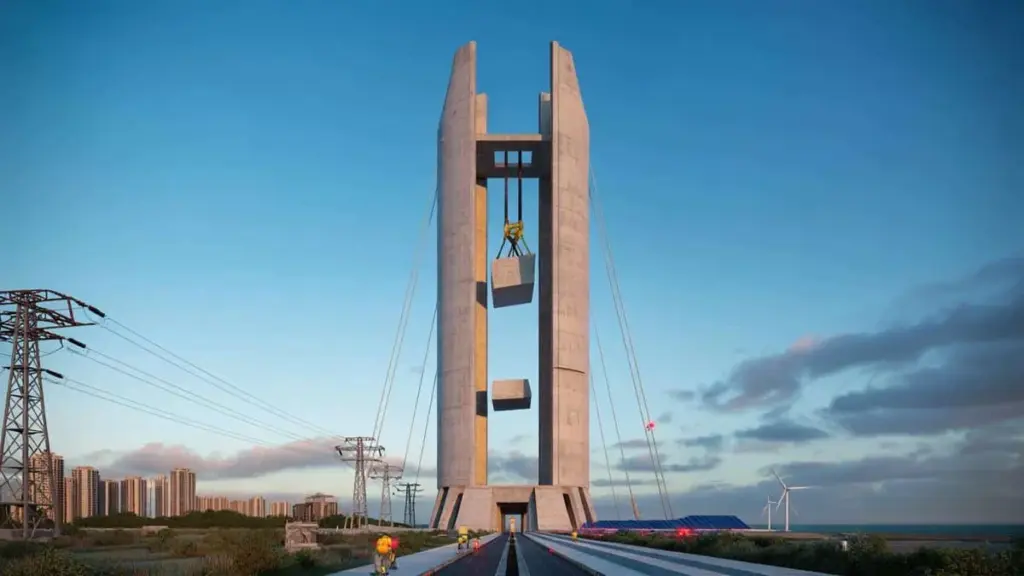

I Rudong, nord for Shanghai, rejser en 148 meter høj tårn sig dramatisk over horisonten. Det er godt ti meter højere end Kheopspyramiden i Giza. Tårnets fodaftryk minder om en lille byblok, men indeni finder man hverken lejligheder eller kontorer. Hele konstruktionen er én stor energilagringsmaskine.
Anlægget kan lagre op til 100 megawattimer energi. Omkring otte procent af det er direkte tilgængeligt for det kinesiske højspændingsnet. Den kapacitet er nok til at oplade cirka 1.500 elbiler eller til midlertidigt at kompensere for fald i vind- og solproduktion.
Denne betonmæssige "batteri" fungerer som stødpude mellem dem der producerer strøm, og dem der har brug for den på præcis samme tidspunkt.
Hvor klassiske batteripladser bruger rækker af metalcontainere med lithiumceller, handler alt her om bevægelse. Bygningen fungerer som en enorm mellemstation — den opsluger strøm når der er overskud, og leverer effekt tilbage når udbud og efterspørgsel kommer i ubalance. Uden kritiske metaller, uden elektrolyt, men med kabler, trisser og betonblokke.
Sådan omdannes tyngdekraft til et brugbart batteri
Fra pumpekraftværk til betonkran
Grundprincippet er ikke nyt. Vandkraftværker med pumpebassiner har i årtier gjort noget lignende: når der er rigeligt med billig strøm, pumper de vand op til et højere liggende reservoir, og når efterspørgslen stiger, lader de vandet løbe tilbage gennem turbinerne. I Rudong er beton trådt i stedet for vand.
Inde i tårnet hænger hundredvis af betonblokke, hver vejende mange tons. Elektriske hejsesystemer flytter disse blokke vertikalt. Når solpaneler eller vindmøller leverer mere strøm end nettet kan absorbere, bruger systemet dette overskud til at hejse blokkene opad.
Den bevægelse lagrer energi i form af potentiel energi — jo højere blokken befinder sig, desto mere energi er gemt. Falder produktionen eller stiger efterspørgslen, lader styresystemet blokkene sænke sig kontrolleret. Den faldende masse driver generatorer, som igen leverer elektricitet til nettet.
Batteriet lades op når blokkene stiger, og aflades når de sænkes. Tyngdekraften bliver på den måde en slags usynlig fjeder.
Virkningsgrad og levetid
Den schweiziske udviklingsvirksomhed bag teknologien rapporterer en cyklisk virkningsgrad på over 80 procent. Det betyder at mere end fire femtedele af den tilførte elektriske energi kan hentes tilbage efter lagring. For et storstilet mekanisk system uden vandreservoir er det et imponerende tal.
En anden fordel ligger i levetiden. Tårnet er designet til cirka 35 års drift med begrænset forringelse af ydeevnen. Der finder ingen kemiske reaktioner sted, hvilket minimerer slitagen. Lejer, kabler, motorer og elektronik kræver naturligvis vedligeholdelse, men selve lagerkapaciteten ældes næsten ikke.
- Ingen brug af lithium, kobolt eller nikkel til selve lagringen
- Begrænset temperaturfølsomhed — anvendelig i vidt forskellige klimaer
- Lang teknisk levetid, sammenlignelig med en bygning eller en bro
- Relativt let at genanvende: primært stål, beton og standardkomponenter
Hvad en tyngdekraftsbatteri betyder for elnettet
En buffer ved vindparker og byer
Rudong-tårnet ligger tæt på et stort vindpark og er direkte koblet til det nationale net. Når det blæser kraftigt men efterspørgslen er lav, nærmer vindmøller sig ofte deres grænse og risikerer at blive afkoblet. Tyngdekraftsbatteriet overtager da en del af produktionen og gemmer den til et senere tidspunkt.
I myldretiden — eksempelvis under aftenspidsen i byer som Shanghai — lader operatøren blokkene sænke sig. Den frigivne strøm dæmper spidsbelastningen og reducerer behovet for hurtigt opstartende gas- eller kulkraftværker. Det hjælper ikke blot med at begrænse CO₂-udledningen, men også med at holde frekvens og spænding på nettet stabile.
Ved at udjævne toppe og udfylde dale får elnettet mere råderum og mindre risiko for udfald.
Kina har nu over tyve millioner elbiler på vejene. Alle disse køretøjer kræver ladeinfrastruktur, ofte samtidig om aftenen. Store batterisystemer ved nettets knudepunkter, som i Rudong, gør det langt nemmere at håndtere denne ekstra belastning uden at kabler og transformatorer skal opgraderes massivt.
En brik i den kinesiske klimastrategi
Den kinesiske regering betragter i stigende grad storstilet energilagring som en fast del af nye energiprojekter. Nye vind- og solparker får oftere som betingelse at de skal kobles til en buffer — hvad enten det er lithiumbatterier, vandreservoirer eller tyngdekraftssystemer.
For projekter som Rudong cirkulerer der planer om at gentage konceptet i andre provinser. Særligt regioner med meget havvind eller store solmarker i det indre af landet er oplagte kandidater. Målet er at integrere mere vedvarende energi uden at brugerne mister tilliden på grund af ustabil forsyning.
Hvordan klarer teknologien sig sammenlignet med andre lagringsmetoder?
| Teknologi | Typisk skala | Lagringstid | Vigtigste fordel |
|---|---|---|---|
| Lithium-ion batterier | kW til hundredvis af MW | Minutter til få timer | Hurtig respons, kompakt |
| Pumpekraftværker (vand) | Hundredvis af MW til GW | Timer til dage | Meget veldokumenteret teknologi |
| Tyngdekraftsbatteri (beton) | Titusinder af kW til hundredvis af MW | Timer til mere end et døgn | Få kritiske råstoffer |
Tyngdekraftsbatteriet udfylder dermed et hul mellem hurtig, kompakt lithiumlagring og enorme vandkraftprojekter der kræver særlig geografi. Tårnet kan placeres på flade arealer tæt på industriområder, hvor der hverken er bjerge eller dybe dale at arbejde med.
Teknologien har naturligvis sine begrænsninger. Et tårn er synligt i landskabet og kræver et solidt fundament. I tæt bebyggede bycentre er en sådan konstruktion mindre oplagt. Støj og bevægende masser kræver desuden opmærksomhed i forhold til sikkerhed og myndighedsgodkendelser.
Hvad betyder det for Danmark og nabolandene?
I et land uden bjerge og med en tætbefolket kystzone lyder et tyngdekraftsbatteri overraskende relevant. Nordsøen leverer stadig mere vindstrøm, mens det indre af landet kæmper med netoverbelastning. En række vertikale lagertårne ved store transformerstationer eller havne kunne skabe ekstra kapacitet i nettet.
Rumlig planlægning og folkelig accept spiller også en rolle. Et betonbyggeri på næsten 150 meter rejser spørgsmål om udsigt, skyggevirkning og industriel påvirkning. Mindre varianter integreret i eksisterende havnekomplekser eller industriområder ligger formentlig tættere på det der realistisk kan realiseres.
Spørgsmål om pris, materialer og risici
Opførelsen af sådan et anlæg kræver store mængder beton og stål — det medfører både råstofudvinding og CO₂-udledning i byggefasen. Projektudviklere skal derfor dokumentere at tårnet i løbet af sin levetid erstatter tilstrækkeligt mange fossile spidslastenheder til at opveje det indledende klimaaftryk.
Hertil kommer et finansielt spørgsmål. Forretningscasen afhænger af prisforskelle på elmarkedet: købe billigt ind ved overskud, sælge dyrt ved mangel. Jo mere vedvarende produktion der er, desto mere volatile bliver priserne — og desto mere attraktiv bliver lagring. Regulering og nettariffer vil i høj grad afgøre om den slags projekter forbliver rentable.
Sikkerhedsmæssigt er opmærksomheden primært rettet mod mekanisk pålidelighed. Blokke på adskillige ton skal under alle omstændigheder holdes under kontrol. Redundante bremsesystemer, dobbelte kabelløsninger og kontinuerlig overvågning udgør kernen i designet. I den henseende minder teknologien mere om en kombination af kranteknologi og svævebane end om et klassisk kraftværk.
En anderledes måde at tænke energi på
Tårnet i Rudong viser at energilagring ikke altid behøver at komme fra en battericelle. Ved at udnytte højde, tyngdekraft og masse intelligent forskydes en del af problemet over i kranteknologiens, byggematerialernes og den industrielle styringstekniks verden.
For ingeniører, beslutningstagere og netoperatører åbner det nye tankegange. Skal lagring nødvendigvis sidde usynligt i en container — eller kan et samfund leve med funktionelle, høje strukturer der aktivt bidrager til strømforsyningen? Kan gamle mineskakter, havnekraner eller industribygninger en dag spille samme rolle som det kinesiske tårn, bare tættere på hjemmebane?
Den der kigger ind i fremtidens elnet støder igen og igen på kombinationsløsninger: kemiske batterier til sekunder og minutter, tyngdekraft og vandkraft til timer, og måske brint til sæsonlagring. Det kinesiske tyngdekraftsbatteri leverer frem for alt et konkret bevis på at denne brik ikke forbliver teoretisk — den kører allerede i det virkelige net.
